ich wurde von einem bekannten auf dieses Forum verwiesen. Ich bin auf der Suche nach einer Drehmaschine um Ringe zu drehen. Bisher hatte ich noch keine Erfahrungen mit einer Maschine mit Kreuzsupport, kenne mich nur an Drechselmaschinen aus, da ich gelernter Schreiner bin. Welche Maschinen könnt ihr mir denn empfehlen für mein Vorhaben? Ich hab selbst auch ein wenig rumgeschaut und bin auf eine alte EMCO UNIMAT SL gestoßen, allerdings soll diese 650€ mit Zubehör kosten. Ich hab leider keine Ahnung was ich nun machen soll.
Unter dem Suchbegriff "Spanndorn" oder "Spannhülse" findest Du die Spannvorrichtungen für Ringe. Ob die Maschinen in der Preisklasse etwas taugen, kann ich Dir nicht sagen. Jedenfalls gibt es Zubehör und Ersatzteile, was der Vorteil gegenüber einer Gebrauchtmaschine ist.
Viele Modellbauer verwenden die Maschinen von rc machines:
Die EMCO Unimat SL (oder 4) sind eigentlich nur noch antiquarisch zu bekommen …
Bei den oben genannten Maschinen handelt sich durchweg um chinesische Frabrikate, die unterschiedlicher Verkleidung daher kommen. Der geringe Preis macht allerdings, daß man diese Maschine eher als 'Bausätze in einem fortgeschrittenen Stadium der Bearbeitung' ansehen sollte. Die Endbearbeitung, Anpassung und Justierung wurden weitgehend übersprungen, da dies arbeitsintensive und damit teuere Schritte der Fertigung sind. Wenn man die nötigen Kenntnisse und Werkzeuge hat, kann man sich aus diesen Maschinen etwas Brauchbares machen. Wenn nicht, muß man vermutlich etwas tiefer in die Tasche greifen.
Die Frage, die man sich vorab stellen sollte, ist natürlich, wie groß die Kapaziät der Maschine sein sollte, also, welcher minimale/maximale Drehdurchmesser und Länge des Teils, welche Materialien man bearbeiten möchte. Im Bereich Uhren und Schmuck wird man wohl auch eher zu Spannzangen, als dem sonst meist vorhandenen Dreibackenfutter greifen. Die Arbeitsspindel sollte durchgebohrt sein und einen Konus für Spannzangen haben.
Zitat von wefalck im Beitrag #6Die Frage, die man sich vorab stellen sollte, ist natürlich, wie groß die Kapaziät der Maschine sein sollte, also, welcher minimale/maximale Drehdurchmesser und Länge des Teils, welche Materialien man bearbeiten möchte.
Es scheint ja um (Finger-) Ringe zu gehen, also um Werkstücke mit etwa 20 mm Durchmesser und max. 20 mm Länge.
Zitat von wefalck im Beitrag #6Im Bereich Uhren und Schmuck wird man wohl auch eher zu Spannzangen, als dem sonst meist vorhandenen Dreibackenfutter greifen. Die Arbeitsspindel sollte durchgebohrt sein und einen Konus für Spannzangen haben.
Maschinen für Spannzangen mit einem Innendurchmesser von etwa 20 mm sind dann aber schon etwas größer als eine Emco SL oder Emco Unimat 3.

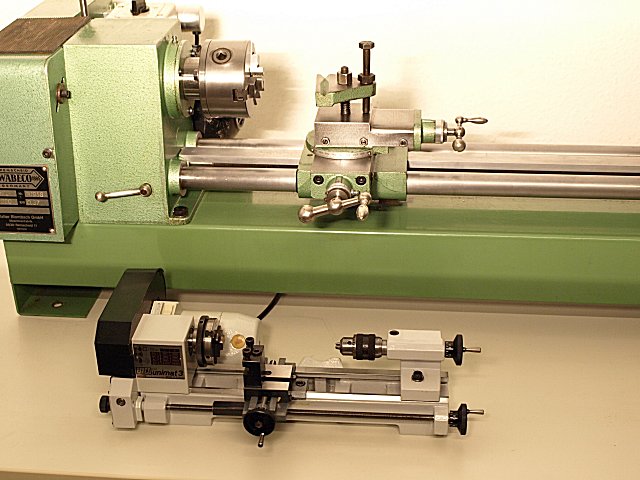

Größenvergleich Emco Unimat 3 (vergleichbar Emco SL) und Wabeco D2400 (Tischdrehmaschine mit 20 mm Spindelbohrung)
Ich würde eine Unimat 3 für ausreichend groß und präzise halten, würde mich aber für das modernere Modell mit Prismenbett (wie im Bild oben) entscheiden wollen.
Vielleicht mag sich Cougarnaut gleich mal zu Wort melden - der hat nämlich auch eine spannende Maschine!
die kleine Emco oben im Foto steht noch in einer Vitrine in meinem Keller. Ich wäre mir aber nicht sicher, ob das die richtige Maschine für Deine Zwecke ist. Vielleicht könntest Du mal etwas genauer beschreiben, was Du planst.
Ein paar Bilder von dem was du da machen willst wären hilfreich. Eine wichtige Frage ist das Budget. Eine Unimat SL kauft man sich eigentlich nur noch aus sentimentalen Gründen, eine Unimat 3 wäre schon besser, ist und bleibt aber immer eine Glücksfrage beim Kauf.
Viele Grüße Dirk
When no one can tempt you with heaven or hell, you'll be a lucky man.
Also ich will Fingerringe drehen. In die Maschine sollten also Ringe mit einem Innendurchmesser mit ca. 24-26mm und Außendurchmesser mit ca. 30-32mm einspannbar sein. Also ein Drehbackenfutter das diese Durchmesser aufnehmen kann. Auch kleinere Durchmesser sollen natürlich einspannbar sein, die genannten Durchmesser sind eher auf die Grenze nach oben bezogen, aber je mehr desto Besser. Dann benötige ich natürlich noch spannhülsen etc. welche ich mir aber besorgen werde. Mein Budget für die Maschine sind ca. 500 Euro.
Fingerringe mit einem Innendurchmesser von 24-26 mm !
Ich bin ja nicht gerade filigran gebaut (Schuhgröße 50) aber mir würde ein Innendurchmesser von 20,5 mm reichen. Andererseits hast Du nicht erwähnt, für welche Lebensform die Ringe vorgesehen sind.
Wie auch immer, eine Emco SL oder Unimat 3 würde ich dafür nicht empfehlen. Passend wäre eine Maschine mit einem Drehfutter ab 80 mm.
Also ich will keine Ringe mit dem Durchmesser drehen sondern die Maschine sollte bis zu diesen Durchmessern das Material halten können. Welche Maschine würdest du denn empfehlen?
Die im zweiten Beitrag genannten Maschinen sind alle geeignet für Deine Zwecke.
Empfehlen würde ich eine Saupe SD300 bzw. Hobbymat MD65, die es baugleich auch von Proxxon gab, (ca. 500 € in gutem Zustand), oder eine etwas größere Emco Compact 8 bzw. Bullcraft MD105 (ca. 800 € in gutem Zustand).
Die Emco Compact 8 ist die perfekte Maschine für Hobbydreher, die kleine bis mittelgroße Werkstücke bearbeiten wollen (ca. 3 bis 50 mm Durchmesser). Genau, nicht zu groß oder schwer und schnörkellos gebaut. Aber groß genug, um problemlos Messgeräte anbauen zu können. Das würde auch bei kleineren Maschinen gehen, wäre aber deutlich fummeliger.
Man sollte darauf achten, dass ein Satz Zahnräder zum Gewinde schneiden dabei ist. Außerdem sollte das Drehfutter in Ordnung sein, das wegen der Kurzkegelaufnahme als Ersatz teuer ist (300-400 €).
