bergeon 5954 IMG_2863.jpg - Bild entfernt (keine Rechte)

Grossuhrenhalter … nahezu 1,400 kg. Schon lange gesucht. War nicht wirklich billig.

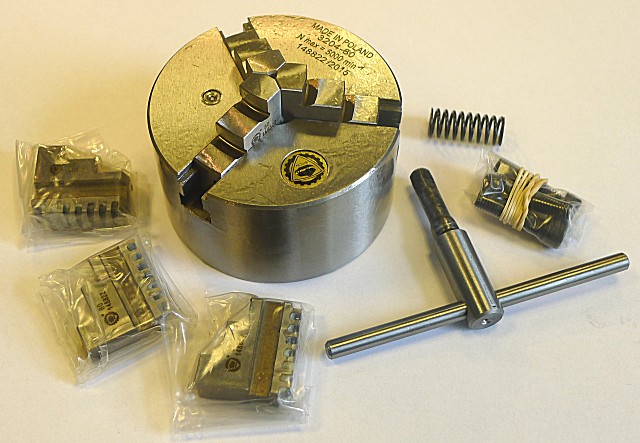

Gerade ausgepackt:
80 mm Futter für eine kleine DMT 160x280.
Gut gemacht und genau.
Der Rundlauffehler liegt typischerweise bei 1-2 hundertstel Millimetern.

Welcher Hersteller oder Händler hat das Futter?
Und für welchen Preis?

Hersteller des Futters ist Bison, Polen. Händler: Link

Von Bison habe ich schon ein 100 mm und ein 125 mm Dreibackenfutter.
Rundlauffehler bei beiden jeweils 1-2 hundertstel Millimeter.
Skeptiker können sich das auch ansehen: Bison 100mm Futter Rundlauf / Wiederholgenauigkeit

Zitat von fugix im Beitrag #2

---

Grossuhrenhalter … nahezu 1,400 kg. Schon lange gesucht. War nicht wirklich billig.

---

...und warum nicht so was?

Erhältlich bei SELVA; Fr 37.80

LG Giacumin

@ Dirk :

eben Werk Halter … IMG_2866.JPG - Bild entfernt (keine Rechte) … nicht Tasten Halter

@ Giacumin :

Hast natürlich recht … ist aber trotzdem ein schönes Teil

Hallo zusammen,

die Koch-Futter sind spitze. Sehr gut verarbeitet, Rundlauf fast Spannzangenqualität.

229_Futter.jpg - Bild entfernt (keine Rechte)


Viele Grüße!

Matthias

Für mein PPU-Projekt waren weitere Anschaffungen erforderlich.
Ein 100mm-Vierbackenfutter hatte ich bereits gekauft. Das wird zum Spannen vierkantiger und exzentrischer Teile benötigt. Damit ich es an meiner kleinen Mechanikerdrehbank am 80mm-Flansch montieren kann, musste ich diese Adapterscheibe (links im Bild) drehen. Das geschah noch auf der kleinen Maschine, die damit etwas überfordert war. Darum sind deutlich die Rattermarken zu sehen. Inzwischen habe ich für solche Teile eine etwas größere Drehbank.

Das Spannzangenfutter (rechts) lässt sich direkt an die kleine Mechanikerdrehbank montieren. Es soll beim Drehen der Räderwellen zum Einsatz kommen.
Adapterscheibe 80-100, Spannzangenfutter.jpg - Bild entfernt (keine Rechte)

Der Gewindebohrerhalter hat einen Morsekegel MK2. Damit lässt er sich in eine Tischbohrmaschine, Fräse oder den Reitstock der Drehmaschine einsetzen. Im Kegel ist eine Präzisionsbohrung. Darin kann der Zapfen mit dem Bohrfutter verschoben werden.
Ich werde dieses Werkzeug an meiner TBM verwenden, die dann als Senkrechtführung dient, wenn Gewinde in flache Bauteile geschnitten werden sollen.
Gewindebohrerhalter MK2.jpg - Bild entfernt (keine Rechte)

Der Schneideisenhalter ist ebenfalls verschiebbar mit einem MK2 ausgestattet. Wenn man ihn in den Reitstock der Drehmaschine einsetzt, kann man auf Pendelstangen, Werkpfosten und andere zylindrische Teile genau senkrecht Gewinde schneiden.
Schneideisenhalter MK2.jpg - Bild entfernt (keine Rechte)

Zuletzt habe ich mir einen Reitstock zugelegt. Zusammen mit dem Drehtisch (mit Teilvorrichtung) soll er beim Fräsen von Trieben das Wellenende stützen.
Reitstock.jpg - Bild entfernt (keine Rechte)

Roland

In dem Laden in dem ich letztens ein paar Uhren gekauft hatte, habe ich diese Lampen in einer grossen Kartonbox entdeckt und der Verkäufer war so nett ung gab sie mir für 0 Franken das Stück mit. Neuer Stecker dran und die Lampen funktionieren einwandfrei

IMG_2609.jpg - Bild entfernt (keine Rechte)

IMG_2611.jpg - Bild entfernt (keine Rechte)

Passt sogar farblich zum Tisch ;)

Lieber Gruss
Loris

Die sind ähnlich wie die sehr guten Waldmann-Leuchten. Handstarter - super

Frank

Ich möchte noch dieses Olympus Stereomikroskop vorstellen: Vergrößerung 10x und 20x.
Es ist ungemein stabil, und wurde von mir mit einer 220V LED Lampe nachgerüstet, die keine Wärmeentwicklung hat.

250_Mikroskop.jpg - Bild entfernt (keine Rechte)
251_Mikroskop.jpg - Bild entfernt (keine Rechte)

Man kann durchs Okular schöne Photos machen

252_Mikroskop.jpg - Bild entfernt (keine Rechte)


Viele Grüße!

Matthias
