Hallo und guten Tag, eine Frage für die Spezialisten, daher auch kein Bild:
ich steh grad auf der Leitung: Die elektrische Pendelsynchronisation bei TN (die Spule und der U Förmige Magnet am Pendel oben) - bekommt die Spule entsprechende Impulse oder funktioniert das auch mit Dauergleichspannung? Wenn das mit normalem Gleichstrom funzt dann könnte ich ganz einfach so ein Handsteuergerät bauen. Und über die Spannung den Gang regeln. Eigentlich kann es nur mit Impulsen funktionieren. Aber es gab dieses Handsteuergerät.... DANKE und einen schönen Feiertag noch !

Oppa Kall

Das funktioniert mit geringem Gleichstrom, einige Milliampere.

Hallo,
danke für die Antwort. Meine Frage ist: Dauergleichspannung oder zum richtigen Zeitpunkt jeweils ein Impuls?
Ich werds doch mal experimentell ermitteln.

Die Vorrichtung diente dazu die lokale Hauptuhr mit der SuperHauptuhr in der Zentrale zu synchronisieren.
Hat jemand ein Schaltbild dazu? Wäre absolut super.

DANKE

Grüsse Karl

Die Spule funktioniert über Impulse.
Wenn du also quasie ein Sekundenpendel mit dieser einrichtung hast kannst du über einen kleinen Verstärker ein DCF-Signal einspeißen als "Gleischschaltung"

Hallo, danke.

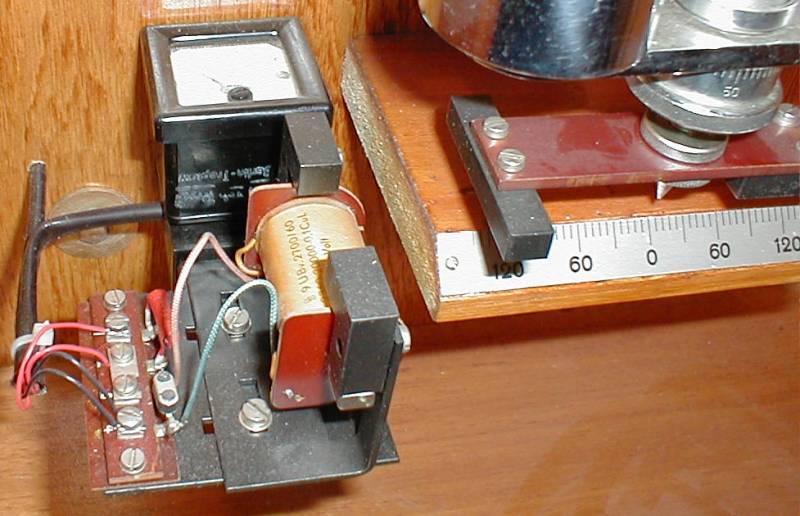

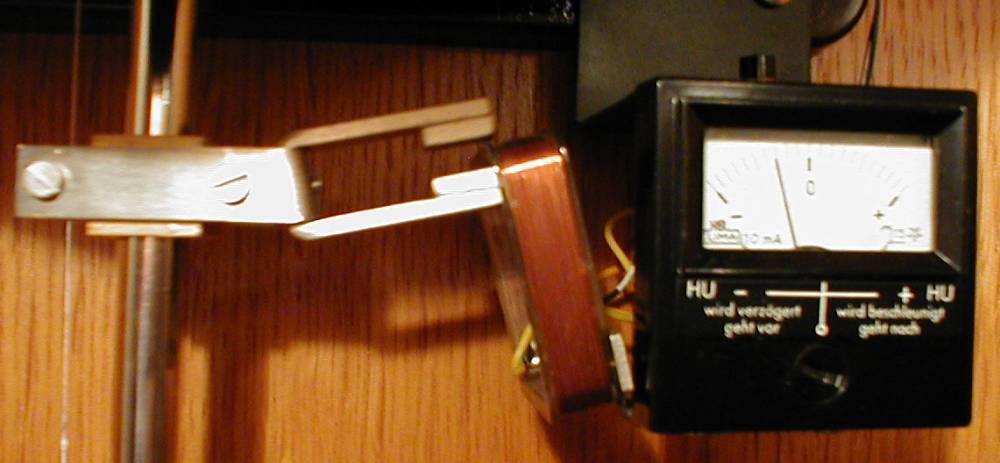

Ich habe ne TN sek Pendel mit dieser Apparatur... Ich stell die Uhr am WE hier vor. Neben der Spule ist ein kleines Anzeigeinstrument welches anzeigt ob die Uhr beschleunigt oder gebremst wird.

Hier: http://www.normalzeit.info/uhrenanlagen/zeit.html

Es wäre schon klasse wenn ich die Uhr so korrigieren könnte. Die Einrichtung dient nur dazu die Uhr auf die Sekunde genau zu stellen. Die Gangregulierung erfolgt über Auflagegewichte.

Mich interessiert halt wie das früher gemacht wurde. Grüsse Karl

Diese Einrichtung ist keine Pendelsynchronisierung sondern eine Nachstelleinrichtung - analog zu den Zusatzgewichten an einem Pendel. Das Pendel geht schneller oder langsamer, je nach Stromrichtung. Ein- und nach 5 Minuten wieder Ausschalten kann man schon auch Impuls nennen...

Zitat von scharlie_de im Beitrag #5

---

Hallo, danke.

Ich habe ne TN sek Pendel mit dieser Apparatur... Ich stell die Uhr am WE hier vor. Neben der Spule ist ein kleines Anzeigeinstrument welches anzeigt ob die Uhr beschleunigt oder gebremst wird.

Hier: http://www.normalzeit.info/uhrenanlagen/zeit.html

Es wäre schon klasse wenn ich die Uhr so korrigieren könnte. Die Einrichtung dient nur dazu die Uhr auf die Sekunde genau zu stellen. Die Gangregulierung erfolgt über Auflagegewichte.

Mich interessiert halt wie das früher gemacht wurde. Grüsse Karl

---

Hallo zusammen,
ich füge mal eine Beschreibung von TN bei, in der das PRS (Pendelreguliersystem) und die Komponenten zu dessen Ansteuerung beschrieben werden. Das System war sowohl innerhalb von Uhrenzentralen zur Synchronisierung der beiden Hauptuhren als auch an Einzelhauptuhren (insbesondere bei der Bundesbahn ab ca. 1950) zur "Fernregulierung" im Einsatz. Alle zwei Minuten (in den geraden Minuten) erfolgte die Anschaltung des PRS für jeweils eine Minute mit Gleichspannung, nicht mit Impulsen. Die Richtung/Polarität dieser Gleichspannung ist entscheidend für Beschleunigung oder Verlangsamung der Uhr.
Gerrit

Im letzten Blatt ist aber ein Schaltschema eingezeichnet, welches kurze Impulse beschreibt.

Hallo Elektrozeit, das ist super!

Danke !!!!!!!!!

----
Phalos: Ich denke auch es müssen Impulse zum richtigen Zeitpunkt sein. Dauer Gleichspannung - da heben sich doch die Wirkungen aufs Pendel einfach auf.
Ich werde das so bald wie möglich ausprobieren.
-
Hier die Uhr:
tn1.jpg - Bild entfernt (keine Rechte) tn2.jpg - Bild entfernt (keine Rechte) tn3.jpg - Bild entfernt (keine Rechte) tn4.jpg - Bild entfernt (keine Rechte) tn5.jpg - Bild entfernt (keine Rechte)



Superklasse Pendel !

LG Karl

Hallo Karl,
in dem Sekundenkontakt hat man Stellschrauben
aus Telegraphenrelais verwendet.
Was ist dieser schwarze "Käfer" ganz rechts?
Erinnert an eine Dosenlibelle, aber die ist in der
Einbaulage nicht sinnvoll.
Gruß
Georg
(aus Landaach)

PS in dem Thread gab es Mißverständnisse, da
Gleichstellung und Synchronisierung gleichgesetzt
wurden. Fehlen nur noch Gleichsetzer in den Uhren :=)

Der "schwarze Käfer" ist eine Sicherungshalterung für Feinsicherung.

Sowas: https://cdn-reichelt.de/bilder/web/xxl_ws/C400/25526.png
nur in alt.

Hallo Phalos,
das wird es sein, fragt sich nur, gab es Feinsicherungen
mit so einem "Meldeknopf" wie bei Netzsicherungen?
Anderenfalls hätte man bestenfalls sehen können, ob
überhaupt eine Sicherung drin ist.
Gruß
Georg

Ja, die gab/gibt es.
Sie nennen sich Neozed-Sicherungen.

Hmmm,
Neozeds fallen bei mir nicht unter Feinsicherung,
eher Mittelgrob. :=)
Gruß
Georg
