Ich kenne diese Motoren nur so:

Allerdings sehen sie etwas aus wie mein Avatar...


http://de.wikipedia.org/w/index.php?titl...=20080717152421

Was kannst du nun damit direkt verbessern bei der Arbeit?

Nun, einfach gesagt, wenn der Tisch weniger ruckelt, wird die Oberfläche glatter

Hallo Philipp

Mein Sohn (Uhrmacherlehrling in FW) möchte sich für seine neue Uhrmacherdrehbank (Star) einen Motor kaufen. Ich habe deinen Bericht hier gelesen und bin im Moment auf der Suche nach einem geeigneten Motor. FU dürfte kein Problem sein.
Meine Frage - in welchem Bereich kann man deinen Motor regeln, 0 - 2800?
Den Originalmotor möchte er nicht.
Vielen Dank schon mal im voraus für deine Antwort (PN?)

Gruß Gerd

Hallo Michael

Zitat

---

Was mich immer wundert, ist, dass es quasi zum guten Ton gehört, einen 450V-Motor per FU an eine Drehe zu schnallen. Gut, so ein Spielzeugding von Lego-Technik wird nicht funktionieren.

Gibt es denn nichts, was man mal eben an 230V packen kann? Es geht doch eigentlich nur um "langsam" und "schneller", bestimmt um "Drehzahl halten", in selteneren Fällen auch mal Links-/Rechtslauf.

---

Tja, das ist in etwa wie beim Automobil -- Hubraum ist durch nichts zu ersetzen -- wer schon einmal mit einen seidenweichen 4l - 6 Zyl. gefahren ist...
(Ich aber auch nur dienstlich)
Frank

Hallo,

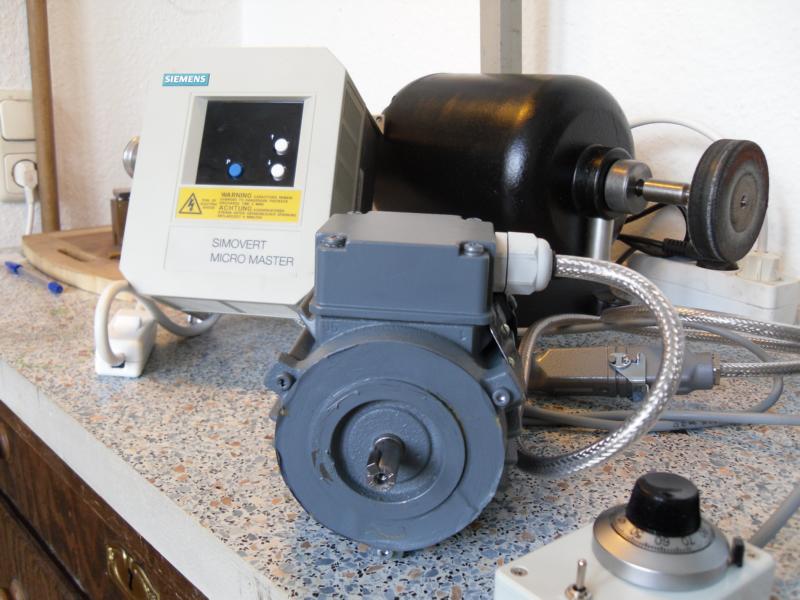

hier wird ein 250 Watt Drehstrommotor über einen FU mit 230 Volt betrieben.
Absolut leise, kräftig auch in den unteren Drehzahlbereichen und mit rund 200 Euro für Motor und FU auch preiswert.

image.jpeg - Bild entfernt (keine Rechte)

Hallo Fritz

Na das sieht aber mal sehr gut aus inclusive Preis. Ich melde mich mal per PN, möchte aber noch etwas abwarten. Sicherlich kommen da noch Vorschläge.

Jetzt aber in die Haija für Rentner!!

Gruß Gerd

Hallo Michael,

alle Hersteller haben FUs mit 1x230V Eingang im Angebot. Technisch ist das auch kein Ding, den bei jedem FU wir die Eingangsspannung erstmal gleichgerichtet und dann von einem IGBT-Modul wieder in Drehstrom für den Motor umgewandelt. Häufig sind die 230V-Varianten sogar günstiger, was auch logisch ist, den der Hersteller spart sich die Gleichrichter für zwei Phasen ein.

Da man für diesen Anwendungsfall den üblichen "Schnick-Schnack", wie ProfiNet-Schnittstelle oder ähnliches nicht braucht, tun es die FUs im Low-Cost-Bereich. Da geht eher darum wie leicht man den FU parametrieren und einrichten kann. In der Regel hat so ein Umrichter ein paar hundert Parameter an den man schrauben kann (von denen man für solch eine Anwendung aber nur ganz wenige anpassen muss).

Der Hitachi-FU ist mir bislang noch nicht untergekommen. In der Firma verwenden wir SEW Movitrac B FUs (wenn keine Anbindung per ProfiNet o.ä. an eine SPS benötigt wird). Die haben nur wenige Parameter und sind schnell eingerichtet. Von Siemens FUs würde ich (für diesen Anwendungsfall) eher abraten. Was Parameter angeht sind die er absolute Overkill und häufig auch nur noch sinnvoll mit entsprechender Software ans Laufen zu bringen.

Viele Grüße
Sigi

@Philclock
Wenn Dir die 2800 U/min zu gering sind, lässt sich das möglicherweise ändern.

Standardmäßig ist bei Frequenzumrichtern 50 Hz als maximale Ausgangsfrequenz voreingestellt. Viele können aber auch 100 Hz, teilweise auch 400 Hz Ausgangsfrequenz liefern. Das ist für spezielle Spindeln z.B. in der Holzverarbeitung erforderlich.

Allgebrauchsmotoren sind meist für 50 Hz ausgelegt, als Exportmodelle oft auch gleichzeitig für 60 Hz.
Da kleine Drehstrommotoren relativ unempfindlich gegen Überdrehzahl sind (kleiner Läuferdurchmesser -> kleine Fliehkräfte), wurden bei meinem Arbeitgeber etliche Transportsysteme auf 70 Hz umgestellt, um die Transportgeschwindigkeit zu erhöhen. Das war einfacher und billiger als Getriebewechsel.

Bei dem kleinen Motor für die Uhrmacherdrehbank dürfte eine Betriebsfrequenz von 75 Hz aus mechanischer Sicht problemlos möglich sein. Damit würde der Motor auf eine Leerlaufdrehzahl von 4200 U/min kommen. Die erforderliche Änderung der Einstellung am Umrichter kann der nette Lieferant bestimmt einstellen.

Sollte es aufgrund der höheren Wirbelstromverlusste in der Feldwicklung zu spürbar stärkerer Erwärmung kommen, müsste man die Betriebsdauer bei erhöhter Frequenz zeitlich einschränken.

Übrigens haben Frequenzumrichter außer der recht guten Einhaltung einer gewünschten Drehzahl noch eine andere nützliche Eigenschaft: Die Drehzahl wird beim Einschalten mit einer sogenannten Beschleunigungsrampe in einer festlegbaren Zeit allmählich von Null bis zur Solldrehzahl erhöht. Eine entsprechende Bremsrampe gibt es auch. Die wird gerade bei rotierenden Werkzeugmaschinen gern benutzt, um die Maschine nach dem Stopp-Befehl in sehr kurzer Zeit zum Stillstand zu bringen.

Eines sollte man jedoch beachten, auch wenn es an der Uhrmacherdrehbank weniger ins Gewicht fällt:
Motoren, die bei Frequenzumrichter-Betrieb auf kleiner Drehzahl laufen, benötigen dabei für das gleiche Drehmoment einen höheren Strom als bei Nenndrehzahl, was zu einer schnelleren Erwärmung führt.
Gleichzeitig ist bei der geringen Drehzahl die Selbstkühlung des Motors durch seinen angebauten Lüfterflügel stark reduziert, was die schnellere Erwärmung zusätzlich unterstützt.

Roland

Wenn Sie hier auf Links zu eBay klicken und einen Kauf tätigen, kann dies dazu führen, dass diese Website eine Provision erhält.

Hallo,
obwohl mein Drehbankantrieb, den ich mit dem Proxxon BFW 36 Fräsmotor bewerkstellige (da gibt es schon länger den Nachfolger BFW 40, der besser sein soll) eigentlich soweit funktioniert, interessiert mich der "Königsweg" mit dem Fu schon sehr.

Ob ich das als "Nichtwirklichelektroniker" auch schaffen würde, z.B. mit diesem Teil:

Werbung: http://www.ebay.de/itm/Frequenzumrichter...po8UZn2WMLoCcqQ

und diesem Teil: Werbung: http://www.ebay.de/itm/Drehstrommotor-0-...q0AAOSwstxVZuj8

einen Antrieb auf die Beine zustellen?

Kann man da einen extra Schalter zum Drehrichtungsändern irgendwie anschließen? Und einen Drehzahlsteller? Bekommt man es hin das Gerät zu programmieren, auch ohne Computer und entsprechende Ausbildung oder braucht man unbedingt einen Elektriker/ Elektroniker dazu? So eine richtige "Plug & Play- Lösung" scheint es ja nicht zu sein.

Ich befürchte, wenn ich wirklich die beiden Teile erwerben sollte, daß ich es nicht zum Laufen bringe.

Gruß Thilo
