das isse in der Aufbauphase.Mittlerweile ist ein Fräsmotor 2,2 kw,die Westwind - Spindel oder ein Meßmikroskop dran. Die Drehachse dazu wird nächste Woche in´s Remoteprogr. eingebunden. Nachtrag - mit Bildhochladen war wohl nix. mal sehen, ob ich`s noch bringe. Scheint doch nicht so zu klappen - kann mir da jemand helfen ?
Gast
hat folgende Bilder an diesen Beitrag angehängt
Aufgrund eingeschränkter Benutzerrechte werden nur die Namen der Dateianhänge angezeigt Jetzt anmelden!
Bitte zu unterscheiden - Wiederholgenauigkeit - Positionsgenauigkeit.... Wiederholgenauigkeit mit einer guten Struktur und spielfreien Spindeln mag im 1/100 bereich liegen WENN - alle Lastverhältnisse immer die gleichen sind - Portal gleich belastet - gleiches Werkzeug aufgespannt und KEIN Eingriff. Verändert man daran irgendwas isses anders --- allerdings Wenn man Uhrmacher als Einzelstückhersteller ist und die Toleranzen kann man vorhalten und die Feinanpassungen mit Reibahle und Digusit machen -gut ... wenn man eine Serienfertigung hochzieht und beliebige Austauschbarkeit haben will stehen die 6 sigma drüber und man braucht schon eine temperaturkompensierte Fräseinheit in einem kostanten Prozess um die Qualität sicherzustellen!!! Wenn man für den Hobbybereich Platinen fräsen will, sollte Hobbyqualität noch ausreichen - ich gehe nicht davon aus, dass Ihr in der Lage seid und BGAs bestücken wollt....
das sieht ja super aus. Mit der Drehachse hanst du alle Zähnezahlen wie z.B. Primzahl-Zähnezahlen ohne Aufwand fräsen. Meinen Glückwunsch zur Maschine.
Zitat von Optimist im Beitrag #19Bitte zu unterscheiden - Wiederholgenauigkeit - Positionsgenauigkeit.... Wiederholgenauigkeit mit einer guten Struktur und spielfreien Spindeln mag im 1/100 bereich liegen WENN - alle Lastverhältnisse immer die gleichen sind - Portal gleich belastet - gleiches Werkzeug aufgespannt und KEIN Eingriff. Verändert man daran irgendwas isses anders --- allerdings Wenn man Uhrmacher als Einzelstückhersteller ist und die Toleranzen kann man vorhalten und die Feinanpassungen mit Reibahle und Digusit machen -gut ... wenn man eine Serienfertigung hochzieht und beliebige Austauschbarkeit haben will stehen die 6 sigma drüber und man braucht schon eine temperaturkompensierte Fräseinheit in einem kostanten Prozess um die Qualität sicherzustellen!!! Wenn man für den Hobbybereich Platinen fräsen will, sollte Hobbyqualität noch ausreichen - ich gehe nicht davon aus, dass Ihr in der Lage seid und BGAs bestücken wollt....
Er hat sicher Maschinen im Sinn, die in temparierten Räumen stehen. Meine Maschine erfüllt schon Mindestanforderungen und wurde nicht gebaut um " Basteleien " zu machen. Auf der werden schon Teile für industrielle Anwendungen gefräst. Und da konnte ich einen Wackelpudding mit Rundeisenführungen nicht brauchen. Die Genauigkeit wird durch Servomotoren und Glasmaßstäbe gewährleistet. MfG
Ist garnicht spannend. Bei Isel findest Du Hard - und Software wie Du möchtest. Ist halt nicht ganz billig. Bist da schnell mal bei 5- stelligen Zahlen. servus, schorschl

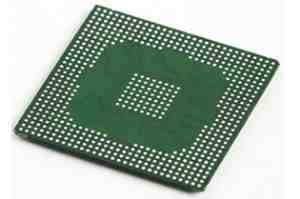

BGA = Ball Grid Array - Eine sehr platzsparende Bauteilform bei der die "Beinchen" direkt am Chip als Lötperlen ausgeprägt sind und der Abstand deshalb sehr kein sein kann!
Ich bin zwar bei meiner Fräse noch mit Schrittmotoren unterwegs aber Matritzenstahl 1.4228 oder V4A 1.4112 habe ich auch schon bearbeitet! ..... Allerdings habe ich bewusst auf Servos und die dazugehörige Steuerung verzichtet da ich als Nicht - Regelungstechniker die Interpolations/ Schleppfehler gerne ausschließen möchte und die Messtechnik, um das System empirisch einzustellen auch wieder bei 5 Stellen liegen duerfte ... alleine die Richtgranite kosten ein Vermögen.....
Bei Dir sind es Bürsten DC Servos ??? zufrieden ??? wie hast Du die Fehlerkorrekturparameter ermittelt? Könnest ja mal eine auf der Spitze stehende Raute mit maximal möglicher Geschwindigkeit fräsen und dann mit Ultra langsamer Geschwindigkeit abtasten mich würde interessieren wie weit die Bahnen voneinander abweichen und wie "rund" die Ecken dabei werden
Das hier hat zwar nur mittelbar etwas mit Fräsen zu tun außer, daß es auf der Fräse hergestellt wurde aber Spass gemacht hats trotzdem ( ist mehr ein Showobjekt für die Hausbar aber mit M&Ms "jonglieren) kann er schon)
